Lógica de Programação com Arduino Blink

Blink¶

Este projeto tem como objetivo demonstrar como realizar o acionamento e desacionamento de um LED.

Lista de materiais¶

1 Arduino Uno Rev 3
Cabo USB Tipo A-B
1 Led;
1 Resistor 220Ω

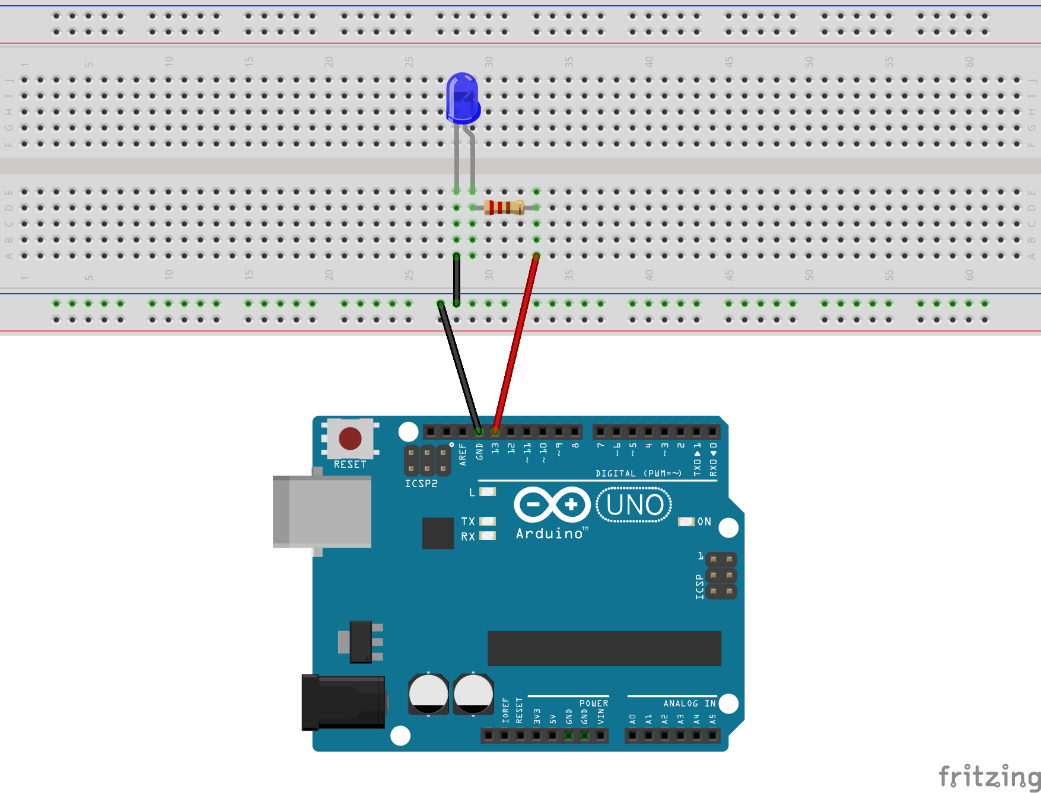

Modelo esquemático em Protoboard¶

Modelo esquemático

Código

int led = 13;

void setup() {

    pinMode(led, OUTPUT);

}
void loop() {

    digitalWrite(led, HIGH);
    delay(1000);
    digitalWrite(led, LOW);
    delay(1000);
}

Código Comentado

int led = 13;

void setup() {

    pinMode(led, OUTPUT);

}
void loop() {

    digitalWrite(led, HIGH);
    delay(1000);
    digitalWrite(led, LOW);
    delay(1000);
}

Arquivos para Download¶
