Button

Este projeto tem como objetivo demonstrar como utilizar botões para leitura de sinais no Arduino.

Lista de materiais:

• 1 Arduino Uno Rev 3
• 1 Cabo USB Tipo A-B
• 1 Led
• 1 Tactile Switch
• 1 Resistor 220Ω
• 1 Resistor 10KΩ

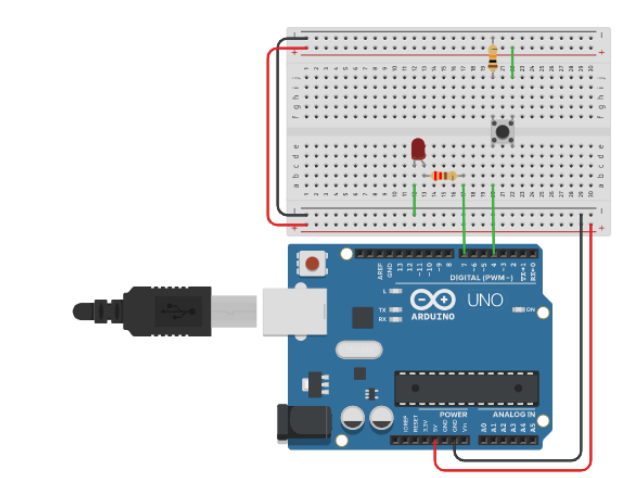

Modelo esquemático em Protoboard

Código

int botao = 4;
int led = 7;

int estado;

void setup() {
    pinMode(botao, INPUT);
    pinMode(led, OUTPUT);
}
void loop() {

    estado = digitalRead(botao);
    if (estado == HIGH) {
        digitalWrite(led, HIGH);
    } else {
        digitalWrite(led, LOW);
  }
}

Código Comentado

int botao = 4;
int led = 7;

int estado;

void setup() {
    pinMode(botao, INPUT);
    pinMode(led, OUTPUT);
}
void loop() {

    estado = digitalRead(botao);
    if (estado == HIGH) {
        digitalWrite(led, HIGH);
    } else {
        digitalWrite(led, LOW);
  }
}
