Lógica de Programação com Arduino Led RGB

Led RGB¶

Este projeto tem como objetivo demonstrar como podemos programar o funcionamento de um Led RGB.

Lista de materiais¶

1 Arduino Uno Rev 3
1 Led RGB
3 Resistor 220Ω

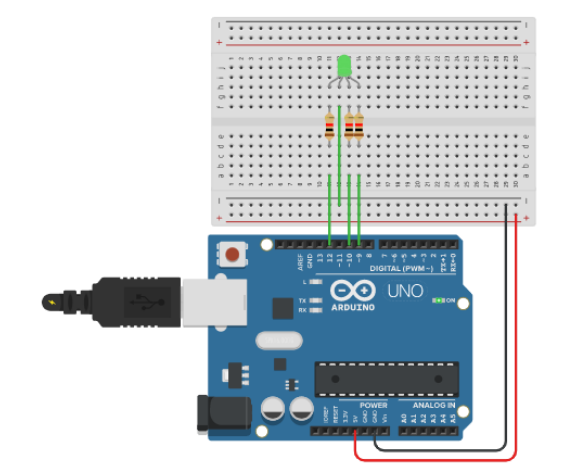

Modelo esquemático em Protoboard¶

Modelo esquemático

Código

int vermelho = 6;
int verde = 5;
int azul = 3;

void setup() {
    pinMode(vemelho, OUTPUT);
    pinMode(verde, OUTPUT);
    pinMode(azul, OUTPUT);
}
void loop() {
    analogWrite(vermelho, 255);
    delay(1000);
    analogWrite(vermelho, 0);
    analogWrite(verde, 255);
    delay(1000);
    analogWrite(verde, 0);
    analogWrite(azul, 255);
    delay(1000);
    analogWrite(azul, 0);
    delay(1000);
}

Código Comentado

int vermelho = 6;
int verde = 5;
int azul = 3;

void setup() {
    pinMode(vemelho, OUTPUT);
    pinMode(verde, OUTPUT);
    pinMode(azul, OUTPUT);
}
void loop() {
    analogWrite(vermelho, 255);
    delay(1000);
    analogWrite(vermelho, 0);
    analogWrite(verde, 255);
    delay(1000);
    analogWrite(verde, 0);
    analogWrite(azul, 255);
    delay(1000);
    analogWrite(azul, 0);
    delay(1000);
}

Arquivos para Download¶
