Lógica de Programação com Arduino Semaphore

Semaphore¶

Este projeto tem como objetivo simular o funcionamento de um semáforo.

Lista de materiais¶

1 Arduino Uno Rev 3
1 Led Verde
1 Led amarelo
1 Led Vermelho
3 Resistor 220Ω

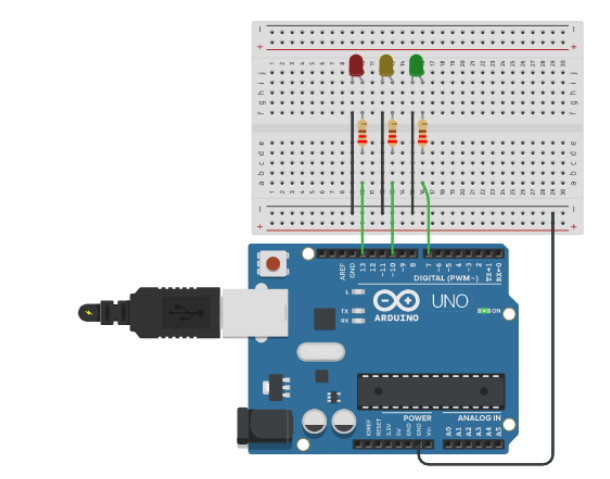

Modelo esquemático em Protoboard¶

Modelo esquemático

Código

int vermelho = 11;
int amarelo = 10;
int verde = 9;

void setup() {

    pinMode(vermelho, OUTPUT);
    pinMode(amarelo, OUTPUT);
    pinMode(verde, OUTPUT);

}
void loop() {

    digitalWrite(vermelho, HIGH);
    delay(1000);
    digitalWrite(vermelho, LOW);
    digitalWrite(amarelo, HIGH);
    delay(1000);
    digitalWrite(amarelo, LOW);
    digitalWrite(verde, HIGH);
    delay(1000);
    digitalWrite(verde, LOW);
    delay(1000);
}

Código Comentado

int vermelho = 11;
int amarelo = 10;
int verde = 9;

void setup() {

    pinMode(vermelho, OUTPUT);
    pinMode(amarelo, OUTPUT);
    pinMode(verde, OUTPUT);

}
void loop() {

    digitalWrite(vermelho, HIGH);
    delay(1000);
    digitalWrite(vermelho, LOW);
    digitalWrite(amarelo, HIGH);
    delay(1000);
    digitalWrite(amarelo, LOW);
    digitalWrite(verde, HIGH);
    delay(1000);
    digitalWrite(verde, LOW);
    delay(1000);
}

Arquivos para Download¶
