Turn On/Off with Switch Case

Este projeto tem como objetivo demonstrar o uso da estrutura de repetição Switch Case no controle de execução do programa.

Lista de materiais

• Arduino Uno Rev 3
• Cabo USB Tipo A-B
• 1 Led Verde
• 1 Led Amarelo
• 1 Led Vermelho
• 3 Resistor 220Ω

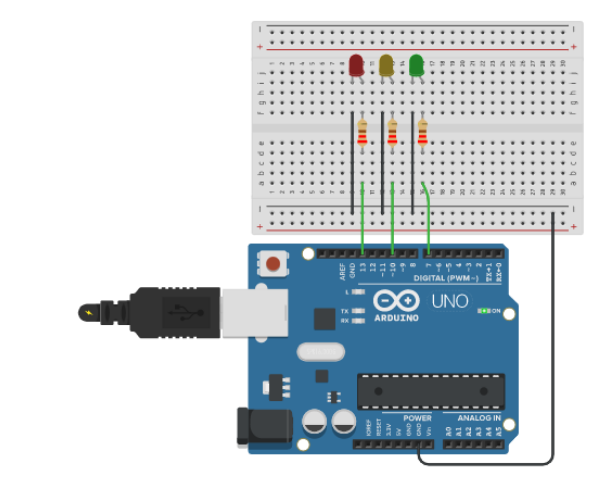

Modelo esquemático em Protoboard

Código

int vermelho = 11;
int amarelo = 10;
int verde = 9;

void setup() {

    pinMode(vermelho, OUTPUT);
    pinMode(amarelo, OUTPUT);
    pinMode(verde, OUTPUT);

    Serial.begin(9600);
}

void loop() {

  if (Serial.available() > 0) {
    int incomingByte = Serial.read();
    Serial.print("I received: ");
    Serial.println(incomingByte);
    switch (incomingByte) {

    //Led Vermelho
      case 10:
        digitalWrite(vermelho, HIGH);
        Serial.println("Liga Vermelho");
        break;
      case 11:
        digitalWrite(vermelho, LOW);
        Serial.println("Desliga Vermelho");
        break;

    //Led Amarelo
      case 20:
        digitalWrite(amarelo, HIGH);
        Serial.println("Liga Amarelo");
        break;
      case 21:
        digitalWrite(amarelo, LOW);
        Serial.println("Desliga Amarelo");
        break;

    //Led Verde
      case 30:
        digitalWrite(verde, HIGH);
        Serial.println("Liga Verde");
        break;
      case 31:
        digitalWrite(verde, LOW);
        Serial.println("Desliga Verde");
        break;
    }
  }
}

Código Comentado

int vermelho = 11;
int amarelo = 10;
int verde = 9;

void setup() {

    pinMode(vermelho, OUTPUT);
    pinMode(amarelo, OUTPUT);
    pinMode(verde, OUTPUT);

    Serial.begin(9600);
}

void loop() {

  if (Serial.available() > 0) {
    int incomingByte = Serial.read();
    Serial.print("I received: ");
    Serial.println(incomingByte);
    switch (incomingByte) {

    //Led Vermelho
      case 10:
        digitalWrite(vermelho, HIGH);
        Serial.println("Liga Vermelho");
        break;
      case 11:
        digitalWrite(vermelho, LOW);
        Serial.println("Desliga Vermelho");
        break;

    //Led Amarelo
      case 20:
        digitalWrite(amarelo, HIGH);
        Serial.println("Liga Amarelo");
        break;
      case 21:
        digitalWrite(amarelo, LOW);
        Serial.println("Desliga Amarelo");
        break;

    //Led Verde
      case 30:
        digitalWrite(verde, HIGH);
        Serial.println("Liga Verde");
        break;
      case 31:
        digitalWrite(verde, LOW);
        Serial.println("Desliga Verde");
        break;
    }
  }
}
